在顯示技術迭代的浪潮中，Mini LED作為兼具高性能與性價比的過渡方案，正成為品牌爭奪高端市場的關鍵戰場。其核心競爭點已逐步從技術參數轉向封裝工藝——COB(Chip On Board)與SMD(Surface Mounted Device)兩大技術路線正面交鋒，不僅決定了終端產品的畫質表現，更映射出品牌對未來顯示生態的戰略布局。

技術本質：封裝工藝的路線之爭

Mini LED的本質是微小化的LED晶粒(50-200μm)陣列化封裝，其性能突破高度依賴封裝工藝。

- COB封裝采用“直接固晶”工藝，將LED芯片高密度集成于PCB基板，通過黑膠覆蓋形成保護層。這種“無燈珠”設計使芯片間距可壓縮至0.3mm以下，帶來更高的對比度和更均勻的光分布，同時減少焊點熱阻，散熱效率提升40%。

- SMD封裝則延續傳統LED工藝，將單個芯片封裝為獨立燈珠后貼片焊接，技術成熟度高且良率穩定，但芯片間距通常大于0.5mm，在分區控光精度上存在物理限制。

關鍵參數對比

市場博弈：高端與普及的雙向突圍

當前，兩大技術路線正形成“高端”與“主流”的錯位競爭。

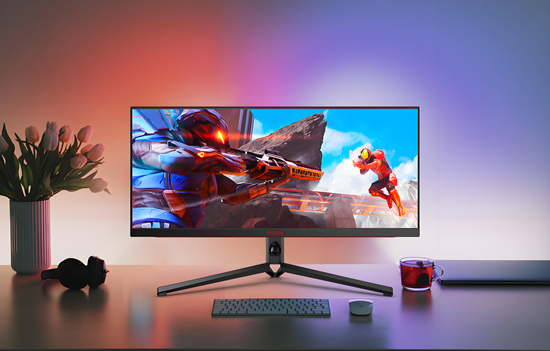

- COB陣營以三星、LG、索尼為代表，主攻高端顯示領域。如三星2024款Neo QLED 8K系列采用0.1mm微間距COB封裝，實現4,096級背光分區，在播放HDR內容時峰值亮度突破3,000nits，動態場景下的光暈控制堪稱行業標桿。此類產品多應用于電競顯示器、醫療影像設備、虛擬現實頭顯等場景，其極致性能契合專業用戶的需求。

- SMD陣營則依托成本優勢快速滲透大眾市場。TCL、海信等國產廠商通過優化SMD封裝工藝，將Mini LED電視價格下探至萬元以內。例如海信U8H系列采用1,600區動態背光，雖分區數量不及COB方案，但通過算法優化實現了接近的視覺效果，成為走量主力。

熱點場景中的技術適配

- 車載顯示：新能源汽車的HUD(抬頭顯示)對可靠性要求嚴苛，SMD封裝憑借成熟工藝成為主流選擇，而COB的高集成度則在小尺寸AR-HUD中展現潛力。

- 元宇宙入口：VR頭顯需要兼顧高亮度和低功耗，蘋果Vision Pro采用定制COB Mini LED屏幕，在僅1.5英寸范圍內集成超5,000顆芯片，實現視網膜級分辨率。

未來走向：融合創新打破技術邊界

隨著工藝演進，兩大路線的界限正在模糊。

- 混合封裝技術：部分廠商嘗試將COB與SMD結合，在高頻使用區域(如畫面中心)采用COB封裝，邊緣區域使用SMD降低成本，這種“動態分區”方案或為平衡點。

- 材料革新：氮化鎵(GaN)芯片的應用使SMD封裝突破效率瓶頸，而COB工藝通過引入量子點材料可進一步提升色域覆蓋。

從產業鏈格局看，SMD仍占據70%以上市場份額，但COB在高端市場的增速顯著。據TrendForce預測，2026年COB封裝Mini LED產值將突破50億美元，年復合增長率達42%。技術路線之爭的本質，已演變?yōu)槠放茖Α岸唐谑找妗迸c“長期壁壘”的戰略取舍。

結語：沒有終局的競賽

在顯示技術的進化長河中，COB與SMD的較量折射出產業升級的深層邏輯：既需要SMD的普惠價值托起市場基數，也依賴COB的創新突破定義體驗上限。當華為、小米等跨界玩家加速入局，當Micro LED技術若隱若現，這場封裝路線之爭或許只是通向未來顯示革命的序章。
